1 L折最小折邊尺寸為公式(7)(如圖五):
Lmin =(V/2)+ 2 + t ………(7)

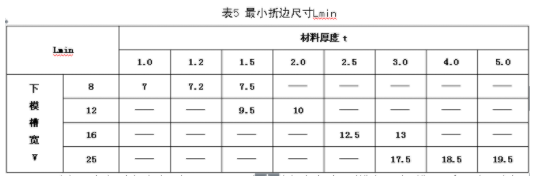

不同材料厚度的最小折邊尺寸Lmin(見表5)。
2 最小Z型折邊中間高度(如圖六)
Z型折邊中間高度受V型槽中心到下模邊距離影響,最小折邊高度為公式(8):
Hmin =(V/2)+ 2.5+ 2t ………(8)

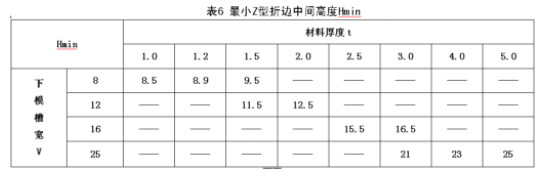

不同材料厚度的最小Z型折邊中間高度Hmin見表6。
3 最大Z型折邊反邊尺寸
3.1 最大Z型折邊反邊尺寸(如圖六),通常的開關柜左門為Z型折邊,其反邊尺寸受下模及模座高度影響,最大反邊高度為公式(9):
Lmax = 59 + t …………(9)
3.2 當Z型折邊中間高度小于30時,不同材料厚度的Z型折邊最大反邊尺寸見表7,當Z型折邊中間高度較大時,受折彎機下模座不同部位影響,其反邊最大尺寸應現(xiàn)場確定。
4 U型折邊
4.1?。ㄈ鐖D七)受機床及模具影響,U型折邊寬度H1不能太小,高度H2不能太大;當H2滿足表5的最小折邊尺寸時,H1最小值公式為(10):
H1 = 12 + 2t …………………(10)
41.1 H1的數(shù)值見表8
4.1.2 當H1值較大時,應滿足:H2 < H1- 35 。

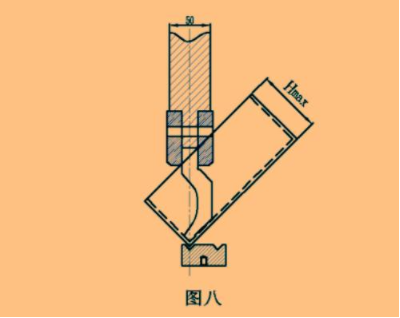

4.2 四面折邊最大高度H
受模具影響四面折邊最大高度Hmax < 175(如圖八) 。
