麻花鉆頭是一種常用的鉆孔工具,麻花鉆頭結構雖然簡單,但要把它真正刃磨好,也不是一件輕松的事。關鍵在于掌握好刃磨的方法和技巧,方法掌握了,問題**會迎刃而解。以下小編**來以圖解的形式為您介紹一下麻花鉆頭的磨法。

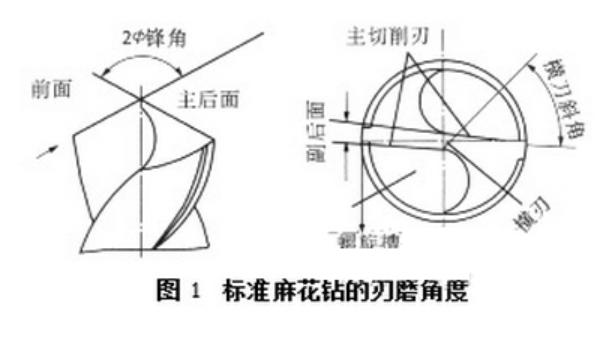

麻花鉆的頂角一般是118°,也可把它當作120°來看待。刃磨鉆頭主要掌握幾個技巧:
1、刃口要與砂輪面擺平。
磨鉆頭前,先要將鉆頭的主切削刃與砂輪面放置在一個水平面上,也**是說,保證刃口接觸砂輪面時,整個刃都要磨到。這是鉆頭與砂輪相對位置的**步,位置擺好再慢慢往砂輪面上靠。
2、鉆頭軸線要與砂輪面斜出60°的角度。
這個角度**是鉆頭的鋒角,此時的角度不對,將直接影響鉆頭頂角的大小及主切削刃的形狀和橫刃斜角。這里是指鉆頭軸心線與砂輪表面之間的位置關系,取60**行,這個角度一般比較能看得準。這里要注意鉆頭刃磨前相對的水平位置和角度位置,二者要統(tǒng)籌兼顧,不要為了擺平刃口而忽略了擺好度角,或為了擺好角度而忽略了擺平刃口。
3、由刃口往后磨后面。
刃口接觸砂輪后,要從主切削刃往后面磨,也**是從鉆頭的刃口先開始接觸砂輪,而后沿著整個后刀面緩慢往下磨。鉆頭切入時可輕輕接觸砂輪,先進行較少量的刃磨,并注意觀察火花的均勻性,及時調整手上壓力大小,還要注意鉆頭的冷卻,不能讓其磨過火,造成刃口變色,而至刃口退火。發(fā)現刃口溫度高時,要及時將鉆頭冷卻。

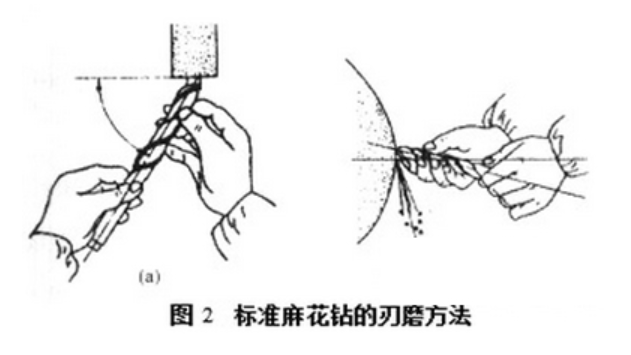

4、鉆頭的刃口要上下擺動,鉆頭尾部不能起翹。
這是一個標準的鉆頭磨削動作,主切削刃在砂輪上要上下擺動,也**是握鉆頭前部的手要均勻地將鉆頭在砂輪面上上下擺動。而握柄部的手卻不能擺動,還要防止后柄往上翹,即鉆頭的尾部不能高翹于砂輪水平中心線以上,否則會使刃口磨鈍,無法切削。這是**關鍵的一步,鉆頭磨得好與壞,與此有很大的關系。在磨得差不多時,要從刃口開始,往后角再輕輕蹭一下,讓刃后面更光潔一些。
5、保證刃尖對軸線,兩邊對稱慢慢修。

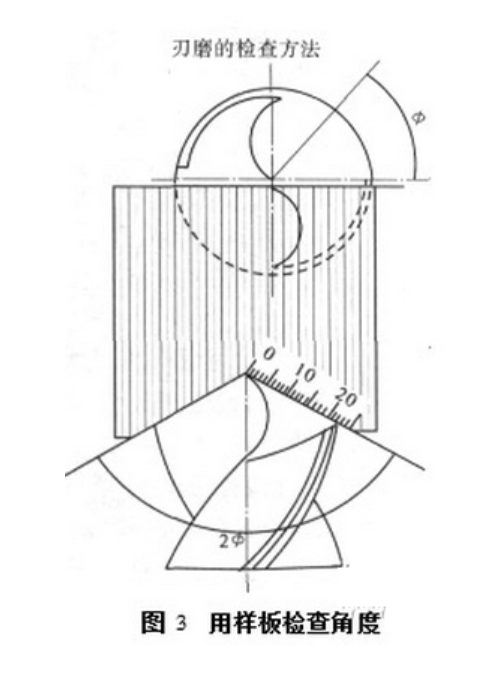

鉆頭一邊刃口磨好后,再磨另一邊刃口,必須保證刃口在鉆頭軸線的中間,兩邊刃口要對稱。有經驗的師傅會對著亮光察看鉆尖的對稱性,慢慢進行修磨。鉆頭切削刃的后角一般為10°-14°,后角大了,切削刃太薄,鉆削時振動厲害,孔口呈三邊或五邊形,切屑呈針狀;后角小了,鉆削時軸向力很大,不易切入,切削力增加,溫升大,鉆頭發(fā)熱嚴重,甚至無法鉆削。后角角度磨的適合,鋒尖對中,兩刃對稱,鉆削時,鉆頭排屑輕快,無振動,孔徑也不會擴大。
6、兩刃磨好后,對直徑大一些的鉆頭還要注意磨一下鉆頭鋒尖。
鉆頭兩刃磨好后,兩刃鋒尖處會有一個平面,影響鉆頭的中心定位,需要在刃后面倒一下角,把刃尖部的平面盡量磨小。方法是將鉆頭豎起,對準砂輪的角,在刃后面的根部,對著刃尖倒一個小槽。這也是鉆頭定中心和切削輕快的重要一點。注意在修磨刃尖倒角時,千萬不能磨到主切削刃上,這樣會使主切削刃的前角偏大,直接影響鉆孔。
