1.壓線(xiàn)折彎是在鋼板料厚太大，又要折出較小邊的直角彎，必須在折彎?rùn)C(jī)上先用尖刀壓線(xiàn)，位置在折彎線(xiàn)處，壓出一道V形的壓痕，以方便把小邊帶起來(lái)。另外，不光是這種情況要用到壓線(xiàn)，在邊上的孔比較靠近折彎的時(shí)候，也常用到這種工藝，以防止孔被拉變形。
2.具體處理方式如下﹕

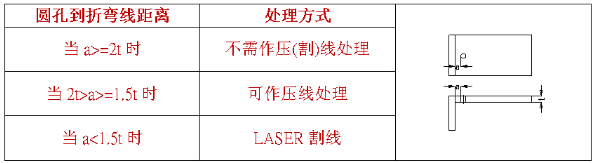

圓孔到折彎線(xiàn)的尺寸標(biāo)準(zhǔn)

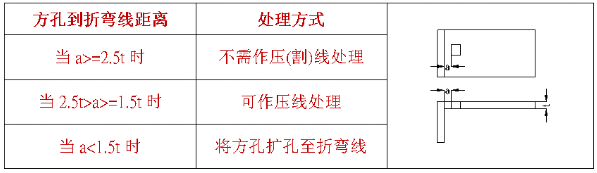

2.方孔到折彎線(xiàn)的尺寸標(biāo)準(zhǔn)

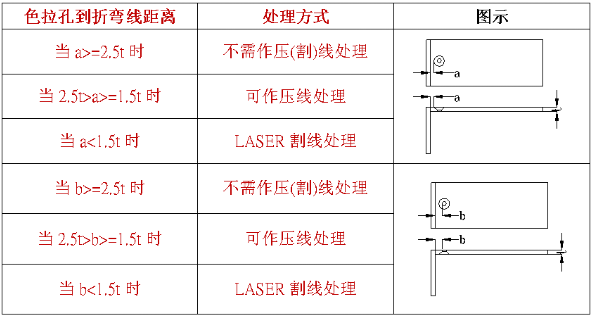

3.沙拉孔到折彎線(xiàn)的尺寸標(biāo)準(zhǔn)
注意﹕
1. 因會(huì)影響產(chǎn)品外觀(guān)﹐故盡量少用割線(xiàn)處理方式﹔
2. 若圓孔距折彎線(xiàn)的距離太小﹐可先割一個(gè)較小的孔﹐在折彎后再進(jìn)行鉆孔處理;
3. OB孔暫以圓孔之標(biāo)準(zhǔn)進(jìn)行處理;
附一。

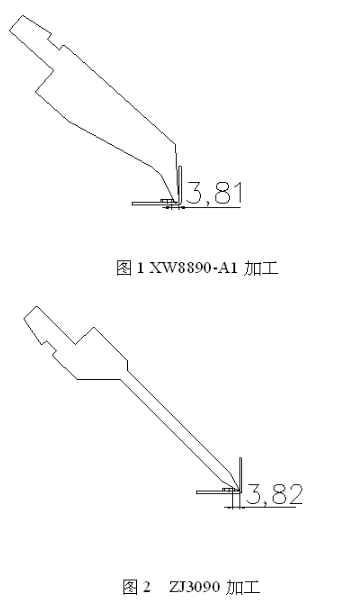

M3螺母壓鉚底孔邊到折彎線(xiàn)的尺寸標(biāo)準(zhǔn)（圖1。圖2），否則采用：
A.先折彎后壓鉚
B.先壓鉚后ZJ3090折大角度，再分刀加壓
C.鉚釘處壓線(xiàn)后壓鉚，再分刀折成型
D.LASER割線(xiàn)
E.NCT沖工藝孔
注：M3螺母壓鉚底孔邊到折彎線(xiàn)距離若小于1.2mm,必須采用E方案加工
附二。
M4螺母壓鉚底孔邊到折彎線(xiàn)的尺寸標(biāo)準(zhǔn)（圖3。圖4），否則采用：
F.先折彎后壓鉚
G.先壓鉚后ZJ3090折大角度，再分刀加壓
H.鉚釘處壓線(xiàn)后壓鉚，再分刀折成型
I.LASER割線(xiàn)
J.NCT沖工藝孔
注：M4螺母壓鉚底孔邊到折彎線(xiàn)距離若小于1.4mm,必須采用E方案加工
附三。
M3抽芽外邊到折彎線(xiàn)的尺寸太小采用：
A.抽孔后折彎再攻芽
B.壓線(xiàn)后抽孔，再分刀折成型后攻芽
C.LASER割線(xiàn)
