1、壓板裝夾:

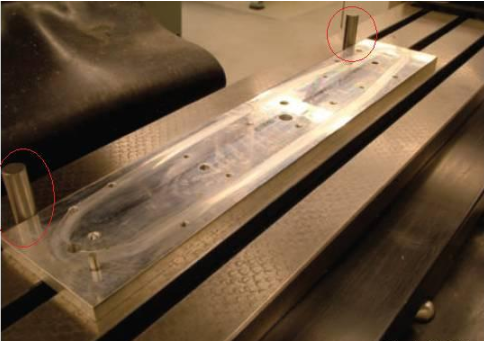

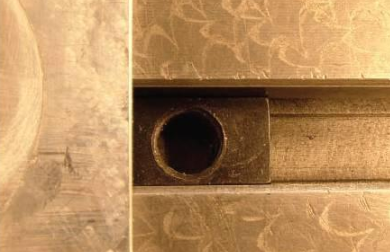

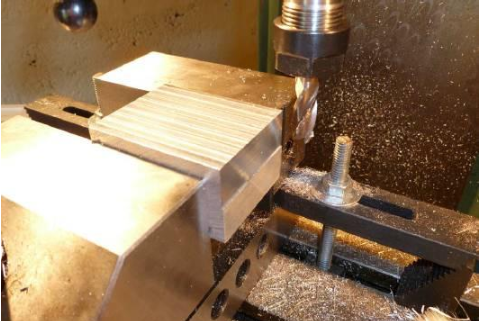

對于形狀尺寸較大或不便于用機用虎鉗裝夾的工件,常用壓板將其安裝在銑床工作臺臺面上進行加工。當臥式銑床上用端銑刀銑削時,普遍采用壓板裝夾工件進行銑削加工。 同時為了重復定位,可用一些定位銷釘。如下圖:

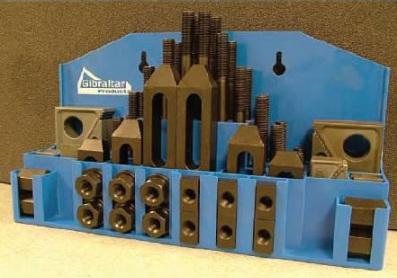

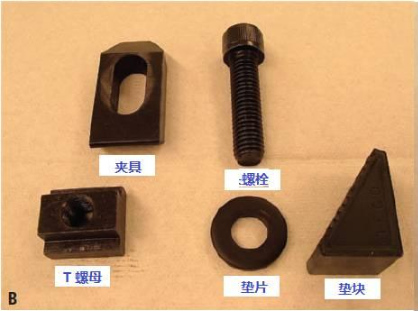

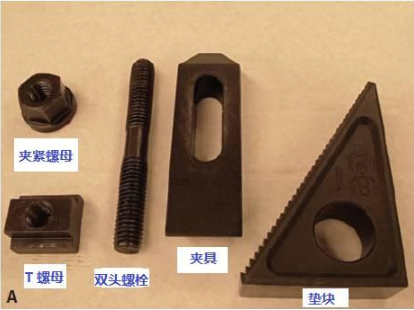

壓板通過T形螺栓、螺母和臺階墊鐵將工件壓緊在工作臺臺面上,螺母和壓板之間應墊有墊圈。常用的裝夾工具見下圖:
也可以如下組合:
典型的組合裝夾組合為:

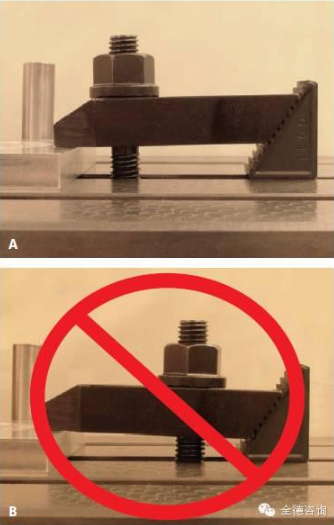

壓緊工件時,壓板應至少選用兩塊,將壓板的一端壓在工件上,另一端壓在臺階墊鐵上壓板位置要適當,以免壓緊力不當而影響銑削質量或造成事故。 用壓板裝夾工件時,應注意以下幾點: (1)壓板螺栓應盡量靠近工件,使螺栓到工件的距離小于螺栓到墊鐵的距離,這樣會增大夾緊力。
(2)墊鐵的選擇要正確,高度要與工件相同或高于工件,否則會影響夾緊效果。
(3)壓板夾緊工件時,應在工件和壓板之間墊放銅皮,以避免損傷工件的已加工表面。
(4)壓板的夾緊位置要適當,應盡量靠近加工區域和工件剛度較好的位置。若夾緊位置有懸空,應將工件墊實。
(5)每個壓板的夾緊力大小應均勻,以防止壓板夾緊力的偏移而使壓板傾斜。
(6)夾緊力的大小應適當,過大時會使工件變形,過小時達不到夾緊效果,夾緊力大小嚴重不當時會造成事故。

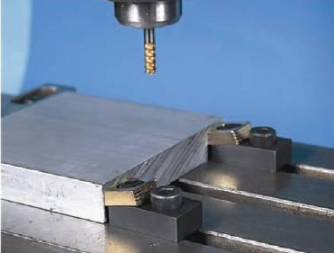

2、側面夾持裝夾
僅僅夾持工件的側面,適合加工整個大平面,因為沒有夾具高出加工平面。但是可能會有夾痕。

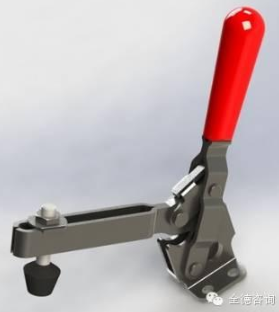

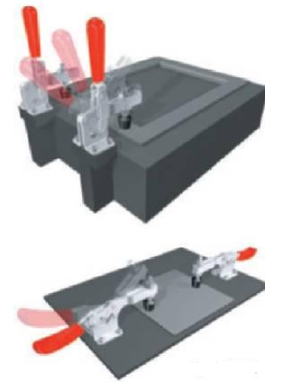

3、肘節夾
不需要工具,可以快速的鎖緊和拆卸。適合加工大量相同的零件。

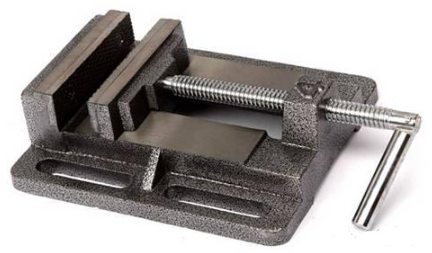

4、機加工用平口鉗
最通用的用來夾持工件的裝置。如下圖,

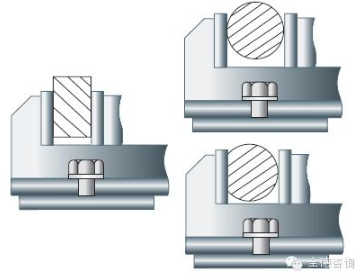

可以用來夾持矩形,圓形,D形工件。
平口鉗側面必須和底面垂直:

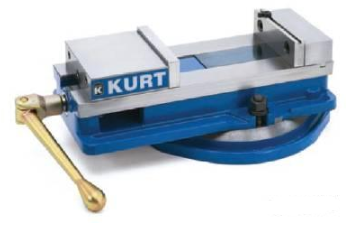

轉座式平口鉗:
方便銑削帶有角度的端面或孔。

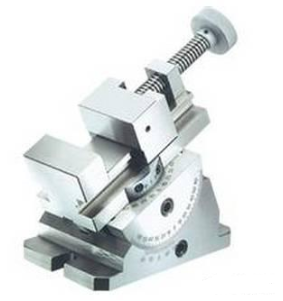

角度平口鉗和正弦平口鉗:
正弦平口鉗是用來加工、測量角度或者鉗工劃角度線的常用工具。正弦平口鉗的兩個軸距精度很高,通過計算三角函數,墊塊規,可以加工出達到秒級精度的角度。

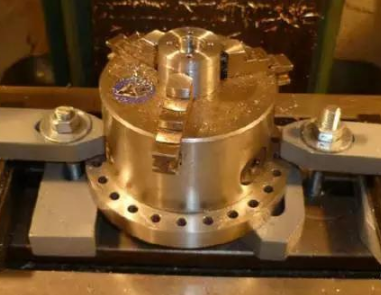

1、銑床三爪卡盤:

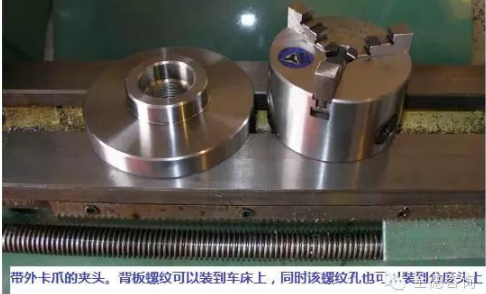

三爪卡盤在銑床上也被經常用到??梢杂脕韸A持各種圓形和六邊形的零件。最理想的情況是,你可以將零件和卡盤一起從車床上拆卸下來,,然后裝夾到銑床上,繼續加工。這樣能夠保證比較高的精度和同軸度。
但是這種方法在批量生產中,明顯不可行。批量生產中,還是需要車削一批零件,然后同批次銑削,作為下一道工序。

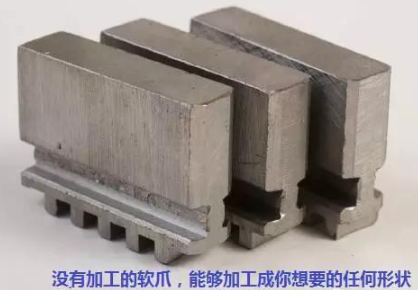

也有內卡盤和外卡盤,及軟爪卡盤。軟爪卡盤能鉆孔,銑削或其他形狀來夾持工件。

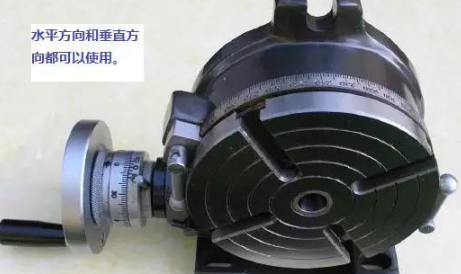

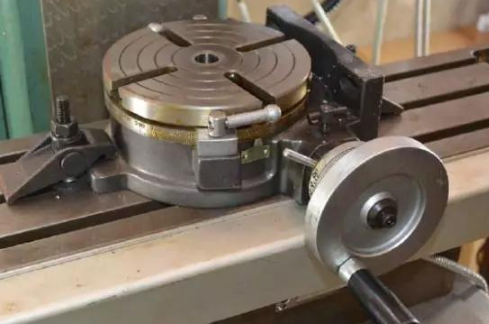

2、回轉盤
轉盤在銑床上用處非常大??梢约庸ひ幌略緵]辦法加工的圓形零件。在法蘭上鉆等距離的孔,加工非常大的孔。

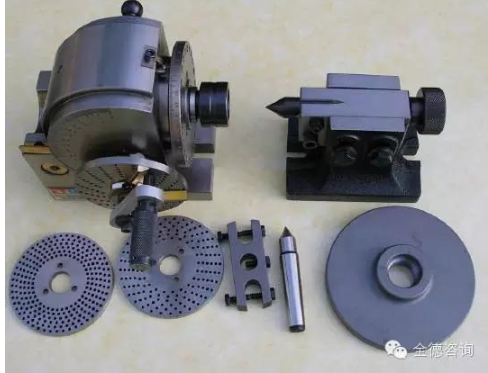

3、分度頭
分度頭是安裝在銑床上用于將工件分成任意等份的的機床附件,利用分度刻度環和游標,定位銷和分度盤以及交換齒輪,將裝卡在頂尖間或卡盤上的工件分成任意角度,可將圓周分成任意等份,輔助機床利用各種不同形狀的刀具進行各種溝槽﹑正齒輪﹑螺旋正齒輪﹑阿基米德螺線凸輪等的加工工作。

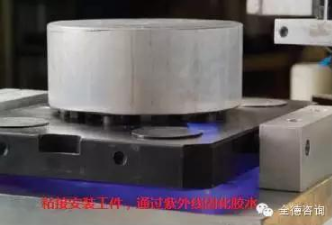

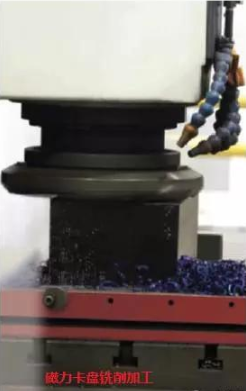

4、真空吸盤,磁力吸盤,粘接工件加工。

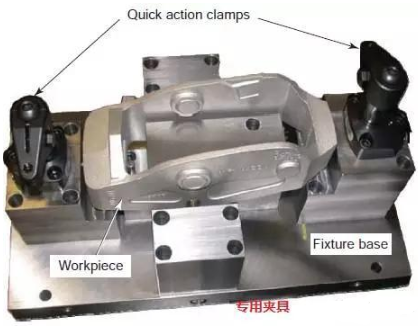

5、專用夾具
有些零件形狀特別獨特或復雜。需要定制專用夾具。
