不同顏色的鉆頭有什么區(qū)別

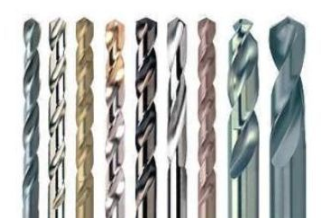

高品質(zhì)的全磨制高速鋼鉆頭經(jīng)常以白色出現(xiàn),當(dāng)然,軋制鉆頭也可以通過(guò)精磨外圓而實(shí)現(xiàn)白色,之所以說(shuō)是高品質(zhì),除材料本身外,對(duì)磨制過(guò)程中質(zhì)量控制也相當(dāng)嚴(yán)格,刀具表面不會(huì)出現(xiàn)燒傷。黑色是經(jīng)過(guò)氮化處理過(guò)的鉆頭,是將刀具成品放置于氨水和水蒸氣的混合體中,經(jīng)過(guò)540~560C°保溫處理后,提高刀具耐用度的一種化學(xué)方法。目前市場(chǎng)上的黑色鉆頭,大多只是做到顏色是黑色(為了掩蓋刀具表面的燒傷或黑皮),但實(shí)際使用效果并未得到有效提升。
生產(chǎn)鉆頭有3種工藝,黑色為軋制,最差的。白色的為清邊和磨制。因?yàn)椴幌褴堉疲划a(chǎn)生高溫氧化,故鋼材晶粒組織沒(méi)有破壞,用來(lái)鉆硬度稍微高的工件。黃褐色的鉆頭,業(yè)內(nèi)稱為含鈷鉆,這個(gè)是此鉆頭的行業(yè)的潛規(guī)則了。含鈷鉆本來(lái)是白色,磨制生產(chǎn)出來(lái)的,后期霧化的時(shí)候,做成黃褐色(一般稱為琥珀色),是目前流通中最好的了。M35( Co 5%)還有一種是金色的,這種鉆頭叫鍍鈦鉆,分為裝飾鍍和工業(yè)鍍。裝飾鍍一點(diǎn)作用也沒(méi)有,就是好看,金燦燦的。工業(yè)鍍非常棒,硬度可以達(dá)到HRC78,比含鈷鉆硬度還高(HRC54)。
如何選擇鉆頭
一般買鉆頭可以看鉆頭柄上的商標(biāo)以及直徑公差的標(biāo)識(shí),標(biāo)識(shí)清晰,激光或者電腐蝕的質(zhì)量不會(huì)太差。如果是字模壓的字,如果字的邊緣鼓起來(lái),則鉆頭質(zhì)量差,因?yàn)楣钠鸬淖州喞獣?huì)導(dǎo)致鉆頭夾持精度達(dá)不到要求,而字邊緣清晰,很好的和鉆頭柄的圓柱面交界的的則質(zhì)量好。另外要看鉆頭尖部切削刃處,全磨制鉆頭的刃開的很好,螺旋面符合要求,而質(zhì)量差的在后角面處的質(zhì)量是很差的。
鉆孔精度
選擇好了鉆頭,我們?cè)賮?lái)看看鉆孔精度??椎木戎饕煽讖匠叽纭⑽恢镁?、同軸度、圓度、表面粗糙度以及孔口毛刺等因素構(gòu)成。
鉆削加工時(shí)影響被加工孔精度的因素:
①鉆頭的裝夾精度及切削條件,如刀夾、切削速度、進(jìn)給量、切削液等;
②鉆頭尺寸及形狀,如鉆頭長(zhǎng)度、刃部形狀、鉆芯形狀等;
③工件形狀,如孔口側(cè)面形狀、孔口形狀、厚度、裝卡狀態(tài)等。
1、擴(kuò)孔
擴(kuò)孔是由加工中鉆頭的擺動(dòng)引起的。刀夾的擺動(dòng)對(duì)孔徑和孔的定位精度影響很大,因此當(dāng)?shù)秺A磨損嚴(yán)重時(shí)應(yīng)及時(shí)更換新刀夾。鉆削小孔時(shí),擺動(dòng)的測(cè)量及調(diào)整均較困難,所以最好采用刃部與柄部同軸度較好的粗柄小刃徑鉆頭。使用重磨鉆頭加工時(shí),造成孔精度下降的原因多是因?yàn)楹竺嫘螤畈粚?duì)稱所致??刂迫懈卟羁捎行б种瓶椎那袛U(kuò)量。
2、孔的圓度
由于鉆頭的振動(dòng),鉆出的孔型很容易呈多邊形,孔壁上出現(xiàn)像來(lái)復(fù)線的紋路。常見(jiàn)的多邊形孔多為三角形或五邊形。產(chǎn)生三角形孔的原因是鉆孔時(shí)鉆頭有兩個(gè)回轉(zhuǎn)中心,它們按每間隔600交換一次的頻率振動(dòng),振動(dòng)原因主要是切削抗力不平衡,當(dāng)鉆頭轉(zhuǎn)動(dòng)一轉(zhuǎn)后,由于加工的孔圓度不好,造成第二轉(zhuǎn)切削時(shí)抗力不平衡,再次重復(fù)上次的振動(dòng),但振動(dòng)相位有一定偏移,造成在孔壁上出現(xiàn)來(lái)復(fù)線紋路。當(dāng)鉆孔深度達(dá)到一定程度后,鉆頭刃帶棱面與孔壁的摩擦增大,振動(dòng)衰減,來(lái)復(fù)線消失,圓度變好。這種孔型從縱向剖面看孔口呈漏斗型。同樣原因,切削中還可能出現(xiàn)五邊形、七邊形孔等。為消除該現(xiàn)象,除對(duì)夾頭振動(dòng)、切削刃高度差、后面及刃瓣形狀不對(duì)稱等因素進(jìn)行控制外,還應(yīng)采取提高鉆頭剛性、提高每轉(zhuǎn)進(jìn)給量、減小后角、修磨橫刃等措施。
3、在斜面及曲面上鉆孔
為提高定位精度,可采取以下措施:
1)先鉆中心孔;
2)用立銑刀銑孔座;
3)選用切入性好、剛性好的鉆頭;
4)降低進(jìn)給速度。
4、毛刺的處理
鉆削加工中,在孔的入口及出口處會(huì)出現(xiàn)毛刺,尤其是在加工韌性大的材料及薄板時(shí)。其原因是當(dāng)鉆頭快要鉆透時(shí),被加工材料出現(xiàn)塑性變形,這時(shí)本應(yīng)由鉆頭靠近外緣部分刃口切削的三角形部分受軸向切削力作用后變形向外側(cè)彎曲,并在鉆頭外緣倒角和刃帶棱面的作用下進(jìn)一步卷曲,形成卷邊或毛邊。
