生產實踐中，許多零件是由多個部分組焊，再經機械加工而成，而這些零件組焊后往往形狀不規則，在實際加工中會出現定位基準不易確定，找正、裝夾困難的情況。
蓄能器本體就是一種典型的組焊異形零件。本文通過分析該產品的零件結構及加工難點，制定加工工藝流程，確定加工方案，通過加工順序和工藝流程的優化、生產設備的合理選用、加工工序的對比、工裝的設計以及加工中工裝設計的改進，達到一次性保證零部件所有加工要素、尺寸精度和幾何公差的要求。
通過上述建立的滲流計算網格模型、定義的滲流計算參數以及設置的初始條件和邊界條件，計算得出各工況的滑坡地下水浸潤線，見圖8和圖9。
（1）零件結構。蓄能器本體由導向筒、左支撐板、右支撐板和支耳4部分組焊而成，其外形與飛機相似，如圖1所示。

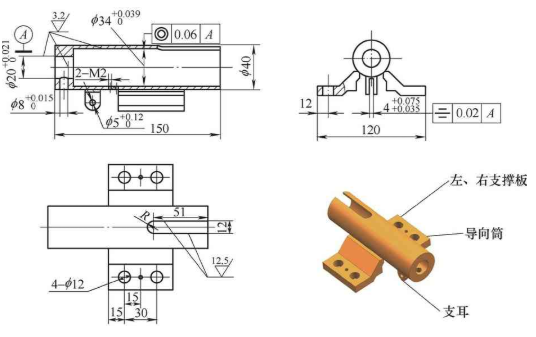

圖1 蓄能器本體結構
底部支耳為“前輪”，左、右支撐板為兩“側翼”，中間導向筒回轉部分為“機身”。導向筒為臺階式薄壁空心桿，長度150mm，外圓直徑40mm，內孔直徑34mm。左、右支撐板分別焊接在導向筒兩側且間距尺寸為120mm，支耳焊接在導向筒回轉體正中間。
（2）加工難點。蓄能器本體為手工組焊件，焊接過程中各組件定位偏差較大，焊后存在焊接變形，且該件組焊完成后需進行表面噴砂處理，噴砂處理后產品表面粗糙度增大，導致機械加工過程中出現定位基準不易確定、找正和裝夾困難的問題，很難保證尺寸加工精度和幾何公差要求。
根據設計要求，如圖1所示，在回轉體0°、90°和180°方向分別都有加工要素，其中在支耳方向加工要素居多，且關鍵尺寸較為集中，因此將支耳設為0°方向。導向筒回轉部分180°方向設計有長51mm、寬12mm槽，支耳處加工通槽寬為4+0.075 +0.035mm，在保留焊縫的前提下加工完成支耳外形，保證支耳厚度為12mm，并制成孔φ8+0.015 +0 mm和2-M2螺紋通孔，保證孔φ8+0.015 +0 mm、支耳通槽寬為4+0.075 +0.035m m且對稱度為0.02mm；在90°方向支耳側面進行孔φ5+0.012 +0 mm加工，并確保與孔φ8+0.015 +0mm尺寸26±0.1mm和導向筒中心位置32m m，并在左、右斜板處加工制成4-M5、4-φ12mm孔，保證相關位置尺寸65.5mm、45mm和45mm。
根據地震資料，通過反演提取出各項屬性進行分析。由于反演存在多解性，所以需要鄰井資料加以約束。由于傳統流程成像能力不足，對復雜地表?xiàng)l件、干擾類型多樣、速度變化劇烈的區域，信息搜集效果有限。采取的措施是增加對井信息的搜集，同時對構造質控等進行融合精細處理，對多方面的資料進行反復論證，這樣可以有效地進行參數處理和方案選取，實現資料品質的提升。根據淺水流砂體的地球物理屬性特征，結合區域內鉆井?dāng)?shù)據的約束，可以識別并預測潛在淺水流砂體的分布特征。預測方式示意圖見圖2。
由于該零件支耳、孔φ8+0.015 +0 mm、2-M2螺紋通孔要與杠桿、鎖軸、鎖軸銷和銷軸組裝后進行靈活可靠運動，要求無卡滯現象，如圖2所示，所以圖1中支耳外形12mm、槽4+0.075 +0.035mm、φ8+0.015 +0 mm和2-M2螺紋通孔、支耳側面孔φ5+0.012 +0 mm成為該產品的加工難點。
錦鯉，本是一種高檔觀賞魚。2018年國慶期間，支付寶官方微博推出尋找“中國錦鯉”轉發抽獎活動，贈予中獎?wù)甙眯?、餐飲、美容在?nèi)的“中國錦鯉全球免單大禮包”。這引發網友瘋狂轉發?！板\鯉”一詞也因此走紅，成為“好運”的象征。
高職酒店英語教學內容必須以酒店的核心工作和任務為基礎，構建任務型教學模式，把教學和實踐有機結合起來?？梢园凑找韵聝?nèi)容來設計教學模塊：核心崗位—典型作業任務—具體工作項目。

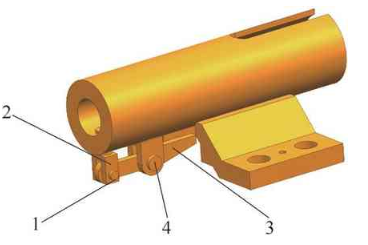

圖2 蓄能器裝配示意
1.鎖軸銷 2.鎖軸 3.杠桿 4.銷軸
因該零件在回轉體多個方向有加工要素，且加工要素分散在4個組焊件中，必須合理安排加工流程，結合實際加工經驗和該產品復雜結構，確定加工工藝流程。
（1）加工順序。0°方向?yàn)榈?加工點（加工支耳厚度12mm、支耳通槽寬4+0.075+0.035mm、制成孔φ8+0.015 +0 mm和2-M2螺紋通孔、制成左和右斜板處4-M5孔以及4-φ12mm孔），90°方向?yàn)榈?加工點（加工支耳側面孔φ5+0.012 +0m m，并確保與孔φ8+0.015 +0 mm、尺寸26±0.1mm和導向筒中心位置32m m尺寸要求），180°方向?yàn)榈?加工點（長51mm、寬12mm環形槽）。
（2）加工方案。加工方案1：選用三軸立式加工中心，使用通用夾具平口鉗作為夾具進行定位裝夾，按上述加工順序進行加工。用平口鉗夾緊兩端面，并在左、右斜板下端放置兩個千斤頂作為輔助支撐進行加工。該種加工方案在實施后，其0°方向的多個關鍵加工要素?zé)o法保證尺寸精度及幾何公差要求，導致與之配合的其他零部件無法正常使用，同時工步分散加工，需要多次找正、裝夾零件，輔助時間浪費多、沒有遵循基準統一原則，造成產品報廢率較高，所以該方案不可行。
加工方案2：數控加工中心本身是一種功能較全的數控機床，它可以把銑削、鏜削、鉆削和攻螺紋等加工集中在一臺設備上，一次裝夾可以實現多工序集中加工，減少多次裝夾帶來的誤差，利用加工中心“多工序集中”的優勢，結合加工方案1的經驗和方法改變加工思路，將數控“柔性化”思想引用到實際生產中。本加工方案選用立式四軸加工中心，制作臺階式心軸，利用上道工序已加工完成的導向筒內孔為定位基準，采用“一夾一頂法”，并在左、右支撐板下用千斤頂做輔助支撐，增強剛性，保證進行一次裝夾滿足回轉部分所有加工要素，該加工方法裝夾次數少，更有利于保證各表面間的位置精度，能夠極大地減少輔助時間的浪費，從而大幅提高生產效率。
（1）工裝設計。結合零件結構特點制作臺階式心軸，如圖3所示。該工裝包括夾緊部分、定位部分、配合部分、鎖緊部分及頂尖輔助部分。該工裝在制作時需保證一次加工完成，因?yàn)榱慵M焊、外形噴砂過后本身沒有基準，工裝做好后，將零件與工裝配合裝夾好，要在工裝上作為Y方向的基準點來進行對刀。該工裝在車削過程中圓柱度、同軸度需保證在0.02mm以內，其尺寸精度與零件導向筒內孔尺寸控制在間隙配合為最佳，表面粗糙度值控制在Ra＝3.2μm以下。

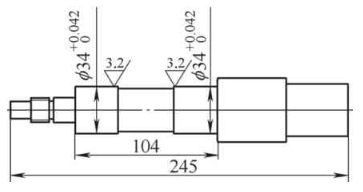

圖3 臺階式心軸示意
（2）工裝使用中的改良。在該加工方案實施后，滿足了加工要素的要求，尺寸精度和幾何公差得到了有效保證，但在批量加工中，由于0°方向2-M2螺紋孔、φ8+0.015 +0 mm孔和180°方向長51mm、寬12mm的環形槽為通孔、通槽，所以在加工時會切削到工裝表面，這樣極大地?fù)p壞了工裝的剛性、使用壽命，同時導致其表面粗糙度增大，產生毛刺，在與導向筒配合時嚴重劃傷導向筒內孔，工裝在使用中報廢率增大，需要一直重復制作工裝，極大地增加了工作量。所以在加工完第一件零件后，在工裝的定位部分銑削一個90°定位面，如圖4所示，將此平面作為90°方向的基準，在每次裝夾時用彎尺靠平該基準面，工裝便可以避免零件在加工中出現圓周方向不同程度的切削損壞，達到重復使用的效果。

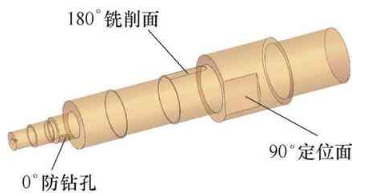

圖4 心軸改進示意
綜合上述兩種加工方案的實施和對比，采用方案一時工步分散加工需要多次找正、裝夾零件，輔助時間多、生產周期較長，50件產品需要6個工作日來完成，且報廢率高達60%。采用方案二時使用心軸工裝進行“一夾一頂”法加工，一次裝夾滿足所有加工要素的要求，裝夾次數少、能夠極大地減少輔助時間的浪費，從而更有利于保證各表面間的位置精度，50件產品需要3個工作日完成，生產效率提高50%，產品合格率高達100%。
本文針對異形管類組焊零件的特殊形狀和復雜結構，在加工時裝夾和找正難度大，無法滿足高精度、高質量設計要求的問題，通過設計心軸工裝，有效地解決了實際加工中的生產瓶頸，產品質量有效提高，生產效率大幅提升。同時，該心軸為類似產品的加工尋找了有效的加工思路，成為四軸加工中心“一夾一頂”法的重要工裝。
