半導體離子注入設備是半導體制造中重要的設備之一，它可以將離子注入到半導體材料中，從而改變其導電性能。這個過程需要在真空環境中進行，以避免雜質對半導體材料的影響。下面我們來看看半導體離子注入設備的歷史與發展以及真空腔體制造的過程。離子注入工藝主要流程：“離子源---離子加速器---離子質量分析器---掃面系統”。就是將氣體形態的摻雜化合物原材料導入反應腔，加入電場和磁場交作用形成電漿等離子體；離子束從反應腔萃取出來后，受到電場牽引而加速前進，并在通過磁場后進行二次加速，提高離子束射程；通過質量分析器篩選需要的離子源；離子源通過精準的離子掃描系統，保障摻雜離子能夠均勻地注入至整個硅晶圓上。

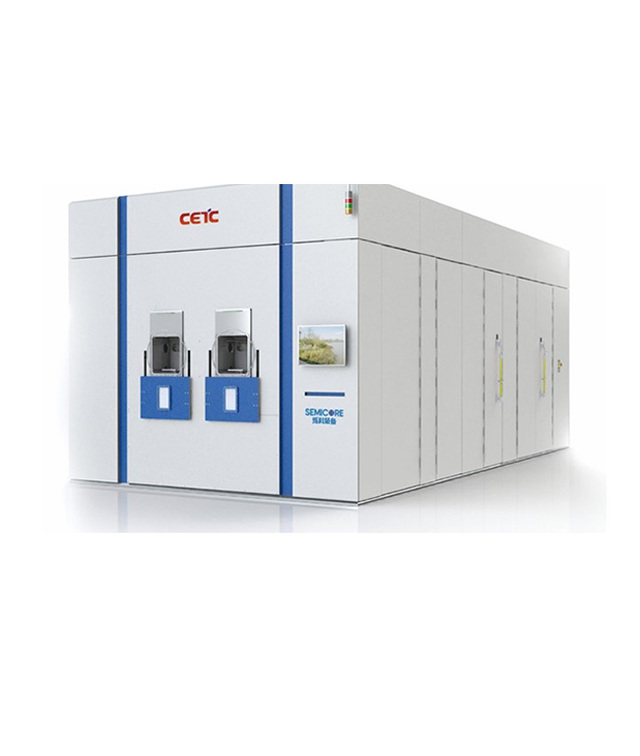

爍科裝備三代半離子注入機
圖片來源：CETC
一.半導體離子注入設備的歷史與發展
半導體離子注入設備最早可以追溯到20世紀50年代，當時使用的是電子束轟擊的方法。后來，離子注入技術逐漸發展成為半導體制造中的重要工藝之一。離子注入設備的發展主要經歷了以下幾個階段：
（1）手動操作階段：手動調節控制器來控制加速器和真空腔體，這個階段主要是在1960年代和1970年代。
（2）數字化控制階段：通過數字化控制器來自動控制加速器和真空腔體，這個階段主要是在1980年代。
（3）高能量離子注入階段：利用高能量離子注入技術，將離子注入到深層次的半導體材料中，這個階段主要是在1990年代。
（4）多束離子注入階段：采用多束離子注入技術，提高了設備的生產效率和制造精度，這個階段主要是在21世紀初。
目前，半導體離子注入設備已經成為半導體制造中不可或缺的設備之一，可以生產高性能、低功耗、長壽命的芯片產品。
二.真空腔體制造的過程
真空腔體是半導體離子注入設備中最重要的組成部分之一。它需要具有良好的密封性、穩定性和耐高溫性，以保證離子注入的質量和效率。真空腔體的制造主要包括以下幾個步驟：
（1）原材料準備：真空腔體的主要材料是不銹鋼。需要選擇優質的不銹鋼材料，確保材料的質量和耐腐蝕性能。
（2）機械加工：將不銹鋼材料進行機械加工，切割成所需的形狀和大小。加工時需要注意不銹鋼材料的硬度和耐腐蝕性，以確保加工質量。
（3）清洗處理：將加工好的不銹鋼材料進行清洗處理，去除表面的污垢和氧化物。清洗時需要使用合適的清洗劑，避免對材料造成損害。
（4）真空焊接：將清洗后的不銹鋼材料進行真空焊接，將各個部件組裝成完整的真空腔體。焊接時需要控制好溫度和焊接壓力，確保焊接質量和密封性。
（5）氣密性測試：對焊接好的真空腔體進行氣密性測試，檢測其是否有泄漏現象。測試時需要使用專業的氣密性測試儀器，確保測試的準確性。
（6）表面處理：對焊接好的真空腔體進行表面處理，包括拋光、噴漆等。表面處理可以提高真空腔體的外觀質量和耐腐蝕性能。
總之，真空腔體加工制造需要嚴格控制各個步驟，確保其質量和性能符合要求。這樣才能保證離子注入設備的穩定性和可靠性。制造高質量的真空腔體對于半導體離子注入設備至關重要，因?yàn)樗梢员ＷC離子注入的質量和效率，提高設備的穩定性和壽命。真空腔體的制造包括原材料準備、機械加工、清洗和組裝、真空泵和配件的安裝、真空度測試和調試等步驟。原材料需要選擇質量好、耐腐蝕的不銹鋼材料，并進行機械加工，切割成所需的形狀和大小。組裝時需要注意密封性和穩定性，并安裝真空泵和配件，如真空度計和泄漏探測器。組裝完成后進行測試和調試，確保腔體的性能和穩定性，包括真空度測試、泄漏測試、高溫測試等。通過這些步驟，制造出高質量的真空腔體可以提高半導體離子注入設備的生產效率和質量，使其更加可靠和穩定。
結論：
半導體離子注入設備的發明和發展，以及真空腔體的制造技術的不斷改進，為半導體制造業帶來了巨大的進展。隨著科技的不斷發展，半導體離子注入設備將繼續發揮重要的作用，推動半導體行業的發展和進步。
