物理氣相沉積設備，簡稱PVD設備，是一種利用物理方式將材料從源頭蒸發或濺射到基底表面進行薄膜制備的技術。它是一種廣泛應用于半導體、光學、電子、航空航天等領域的關鍵工藝設備。本文將從歷史發展、原理以及零件制造等方面詳細介紹PVD設備。

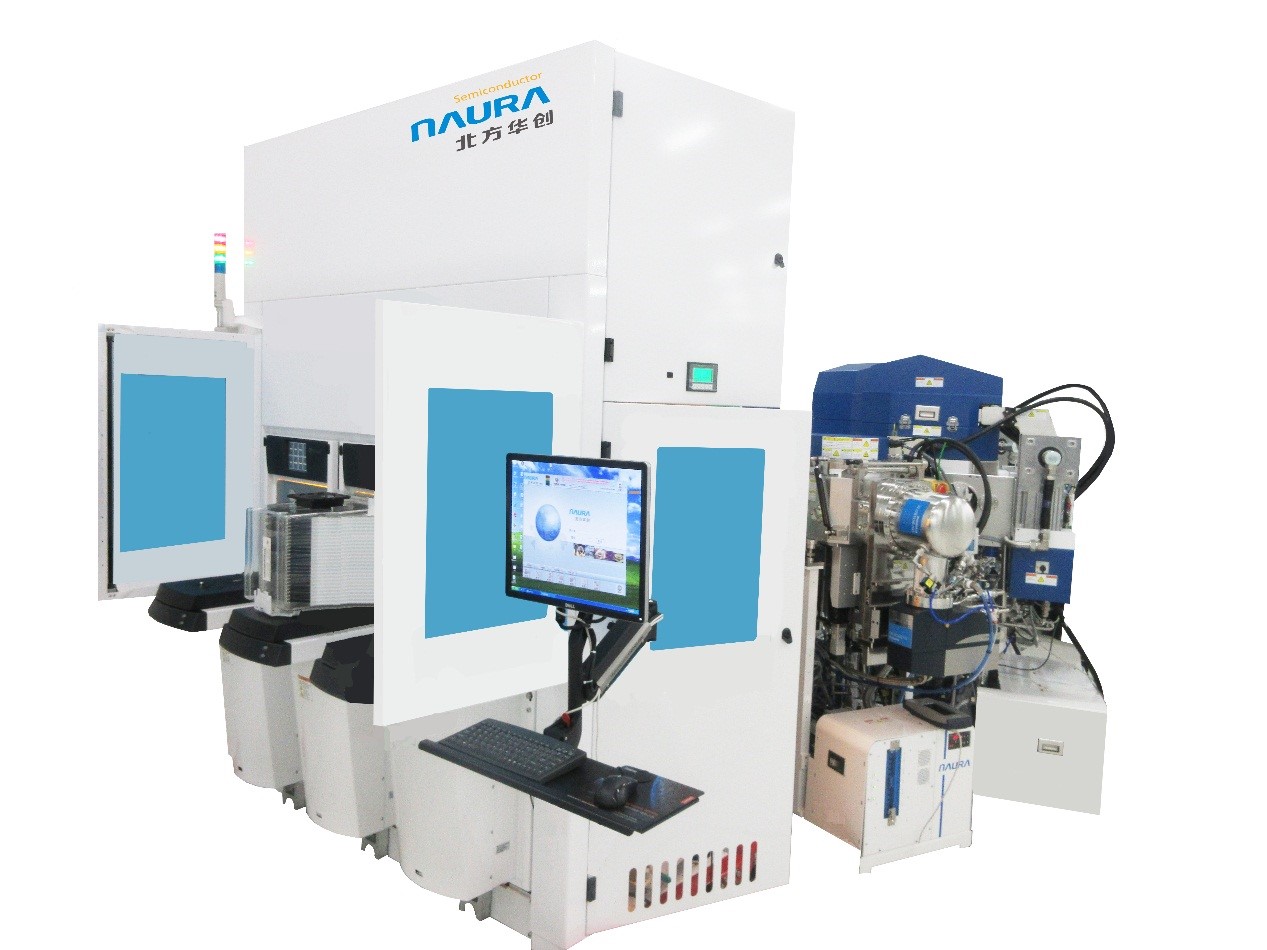

圖片來源：Naura
一、歷史發展
PVD技術最初源于1960年代末期，當時主要應用于半導體行業中的金屬化工藝。20世紀70年代初期，PVD技術逐漸發展成為一種廣泛應用的工藝。在1980年代，PVD技術已經發展到了成熟的階段，開始應用于多種領域。
隨著技術的不斷發展和市場需求的增加，PVD技術也在不斷創新和發展。目前，PVD設備已經分為多種類型，包括磁控濺射、電弧離子鍍、分子束蒸發等。同時，也發展出了多種特殊PVD技術，例如磁控反應蒸發、磁控濺射沉積、離子束沉積等。
二、原理
PVD技術的原理是將材料源頭蒸發或濺射到基底表面，形成薄膜。這種技術是基于分子動力學和熱力學原理的。
具體而言，PVD技術是通過高速粒子的撞擊將材料從源頭中蒸發或濺射到基底表面的。當高速粒子撞擊到材料表面時，材料分子就會被擊出。這些擊出的分子將沉積在基底表面上，并形成薄膜。
PVD技術的原理簡單易懂，但是實際操作卻非常復雜。因此，PVD設備的制造過程也十分重要。
三、零件制造
PVD設備主要由真空室、材料源、靶材、基底、加熱器、旋轉臺等組成。這些零件在制造過程中都需要考慮多個因素，例如材料的選擇、設計的合理性、工藝的優化等。
其中，真空室是PVD設備的核心部件。真空室需要具備高度的真空度，能夠抵抗高溫、高壓、腐蝕等惡劣環境。因此，在真空室的設計和制造過程中，需要考慮到材料的選擇、結構的優化、密封性能等方面。
材料源是將材料蒸發或濺射到基底表面的關鍵部件。材料源通常采用靶材或者加熱器，可以通過不同的方式提供能量，將材料轉化為氣態或等離子態，并通過真空管道輸送到基底表面。靶材的選擇和制造非常重要，需要考慮材料的純度、密度、形狀、尺寸等因素，以及其在濺射過程中的穩定性和耐久性。
基底是薄膜沉積的最終位置，需要具備良好的表面質量和物理化學性質，以便于沉積的薄膜具有優異的性能?；椎牟牧贤ǔＪ前雽w材料、金屬材料、陶瓷材料等，需要考慮其表面平整度、晶體結構、熱膨脹系數等因素。
加熱器是用于將材料源加熱至高溫狀態的部件，以便將材料轉化為氣態或等離子態，從而進行沉積。加熱器的選擇和設計也非常重要，需要考慮到材料的耐高溫性、加熱均勻性、加熱速率等因素。
旋轉臺是用于保證基底表面均勻受到材料沉積的部件。旋轉臺的設計需要考慮到基底的尺寸和形狀、旋轉速率、軸承的穩定性等因素。
除此之外，PVD設備還需要配備真空系統、加熱控制系統、氣體控制系統、電源等多種附屬設備，以保證整個工藝流程的穩定性和可控性。
綜上所述，PVD設備的零件制造需要考慮多種因素，包括材料的選擇、設計的合理性、工藝的優化等。只有在這些方面做到了精益求精，才能夠生產出優質的PVD設備，滿足市場的需求。
